Что такое фильтр с проволочной обмоткой?

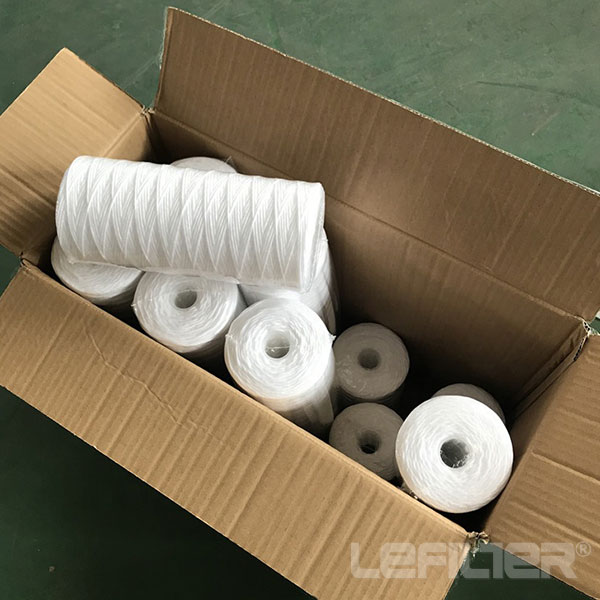

Картридж с проволочной обмоткой — это своего рода сердечник глубокой фильтрации, используемый для фильтрации жидкостей с низкой вязкостью и низкого качества, который изготовлен из текстильной волокнистой пряжи (полипропиленовая пряжа, обезжиренная хлопковая пряжа и т. д.), точно намотанной поверх пористого каркаса (полипропилен или нержавеющая сталь) в соответствии со специальным процессом, с сотовой структурой с разреженной внешней стороной и плотной внутренней стороной, которая может эффективно удалять взвешенные частицы, ржавчину и другой мусор в жидкости и имеет очень превосходные фильтрационные характеристики.

Фильтр из проволочной обмотки — это тип фильтра для воды, предназначенный для удаления осадка и твердых частиц из жидкости. Он изготавливается путем намотки проволоки, обычно из полипропилена или нержавеющей стали, вокруг цилиндрического сердечника, образуя глубокий фильтрующий слой. Такая схема намотки образует ромбовидную сеть, а область перекрытия становится областью фильтрации.

Фильтр из проволочной обмотки работает, улавливая и удерживая частицы в своем лабиринте извилистости, позволяя жидкости протекать через него. Размер и форму пор фильтра можно точно контролировать, что позволяет фильтру захватывать частицы определенного размера. Это делает его высокоэффективным для применений, где необходима точная фильтрация.

Конструкция из проволочной обмотки также обеспечивает высокую грязеемкость, то есть фильтр может улавливать значительное количество частиц до того, как его потребуется заменить. Это делает их экономичным выбором для многих применений, особенно там, где необходимо фильтровать большие объемы жидкостей.

Каков принцип работы картриджа из проволочной обмотки?

Картриджи с проволочной обмоткой изготавливаются путем сложной намотки текстильных волокон на многоструктурный каркас по очень специфической схеме. Точность фильтрации можно регулировать, контролируя плотность процесса намотки во время создания этих картриджей. Это означает, что картриджи с различной точностью фильтрации могут быть изготовлены для удовлетворения различных требований, что делает их весьма универсальными.

Одной из самых отличительных особенностей этих картриджей является градиент размера пор. Внешний слой картриджа имеет больший размер пор по сравнению с внутренним слоем, который имеет меньший размер пор. Такая конструкция является преднамеренной, поскольку она способствует превосходному эффекту глубокой фильтрации.

Когда вода или любая жидкость проходит через картридж, более крупные частицы задерживаются во внешних слоях, а более мелкие частицы захватываются во внутренних слоях. Этот прогрессивный механизм фильтрации позволяет картриджам с проволочной обмоткой эффективно отфильтровывать примеси разных размеров на разных глубинах, тем самым повышая общую эффективность фильтрации.

Каковы преимущества продукта картриджей с проволочной обмоткой?

Картриджи с проволочной обмоткой известны своей высокой точностью фильтрации. Они могут похвастаться более чем 90% коэффициентом удержания относительно точности фильтрации. Картриджи предлагают широкий диапазон точности фильтрации, что делает их подходящими для различных требований к применению. Они обладают превосходной способностью удерживать грязь и имеют длительный срок службы, что делает их как эффективными, так и экономичными.

Эти картриджи разработаны с большой площадью фильтрации. Мембрана глубоко сложена, обеспечивая значительную площадь поверхности для фильтрации. Такая конструкция повышает способность картриджа отфильтровывать примеси, способствуя его общей эффективности.

Одной из выдающихся особенностей этих картриджей является их внутренняя резьбовая конструкция, которая повышает их устойчивость к давлению. Они обеспечивают широкую химическую совместимость, высокую пропускную способность и низкий перепад давления. Их можно мыть и регенерировать, что обеспечивает дополнительные экономические преимущества. Кроме того, их можно стерилизовать химическими методами или паром, что гарантирует их гигиеничность и безопасность.

Картриджи с проволочной обмоткой изготавливаются из пищевых материалов, что делает их безопасными для различных применений, в том числе в пищевой промышленности и производстве напитков. Фильтрующий материал изготовлен из полипропиленовой волокнистой мембраны, а верхний и нижний материал поддержки потока, опорная рама и структурные элементы изготовлены из полипропилена. В качестве уплотнительных материалов используются силиконовая резина, нитриловая резина, резина EPDM и фторэластомер.

Структура картриджа спроектирована так, чтобы быть разреженной снаружи и плотной внутри, напоминая соты. Эта уникальная структура обеспечивает высокую грязеемкость, позволяя картриджу улавливать и удерживать значительное количество примесей до необходимости замены или очистки. Это делает проволочный картридж эффективным и надежным выбором для различных нужд фильтрации.

Технические параметры проволочного фильтрующего элемента

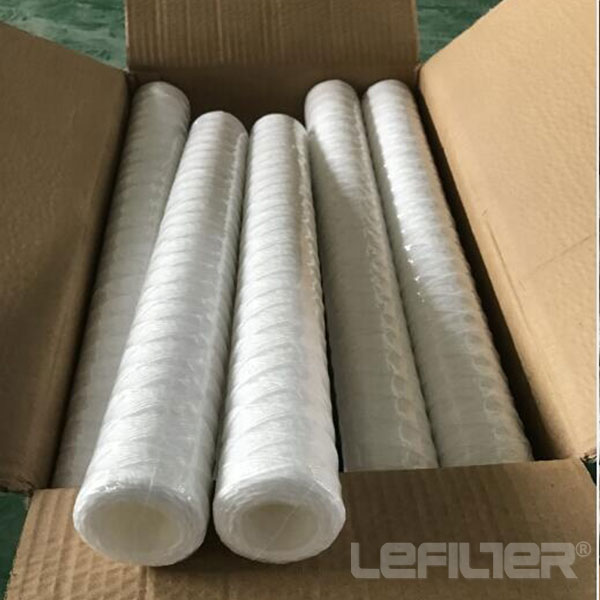

Этот картридж поставляется в различных длинах, что делает его пригодным для различных устройств и систем. Доступные длины: 10″, 20″, 30″ и 40″. Он имеет определенный внешний диаметр Φ60 мм или Φ65 мм и внутренний диаметр Φ28 мм или Φ30 мм, что обеспечивает точную установку в различных системах.

Картридж рассчитан на выдерживание значительного давления. Он имеет максимальный перепад давления 0,2 МПа и может выдерживать давление до 0,5 МПа. Такая прочность обеспечивает надежную работу даже в сложных условиях.

Фильтрующий материал, используемый в картридже, включает полипропиленовую линию PP, линию из обезжиренного хлопка и линию из стекловолокна. Это позволяет ему предлагать широкий диапазон точности фильтрации от 1 мкм до 100 мкм, удовлетворяя различные требования к фильтрации.

Центральный каркас картриджа выполнен из полипропиленового каркаса PP или каркаса из нержавеющей стали, что еще больше повышает его долговечность и функциональность.

Максимальная рабочая температура для этого картриджа варьируется в зависимости от его конструкции. Для картриджа, изготовленного из полипропиленовой нити и полипропиленового каркаса, максимальная рабочая температура составляет ≤ 60 ℃. Для картриджа с каркасом из нержавеющей стали максимальная рабочая температура составляет ≤ 80 ℃. Для картриджа, изготовленного из обезжиренной хлопковой нити и каркаса из нержавеющей стали, максимальная рабочая температура составляет ≤ 120 ℃.

Фильтрующий элемент из проволочной обмотки играет решающую роль в системах очистки воды по нескольким причинам:

Высокая точность фильтрации: фильтрующие элементы из проволочной обмотки могут улавливать частицы различных размеров благодаря своей уникальной конструкции. Они обеспечивают высокую точность фильтрации, что необходимо при очистке воды для удаления примесей и обеспечения безопасности воды для использования.

Долговечность: эти фильтры рассчитаны на значительные перепады давления и температуры, что делает их пригодными для строгих процессов очистки воды. Они также устойчивы к различным химикатам, что увеличивает их долговечность.

Универсальность: фильтры с проволочной обмоткой могут быть изготовлены из различных материалов и спецификаций, что позволяет настраивать их в соответствии с конкретными потребностями системы очистки воды. Такая гибкость делает их пригодными для широкого спектра применений.

Высокая грязеемкость: благодаря своей уникальной конструкции фильтры с проволочной обмоткой обладают высокой грязеемкостью. Это означает, что они могут улавливать значительное количество примесей до необходимости замены, что делает их экономически эффективными.

Глубокая фильтрация: конструкция фильтра с проволочной обмоткой обеспечивает глубокую фильтрацию, захватывая примеси по всей глубине фильтра, а не только на поверхности. Это приводит к более эффективной фильтрации и более чистой выходной воде.

Надежность: фильтры с проволочной обмоткой известны своей надежностью. Они неизменно обеспечивают высокое качество работы, гарантируя эффективность и действенность процесса фильтрации.

Подводя итог, фильтрующие элементы с проволочной обмоткой являются неотъемлемой частью систем очистки воды благодаря своей точности, долговечности, универсальности, высокой грязеемкости, возможностям глубокой фильтрации и надежности. Они гарантируют тщательную очистку воды, делая ее безопасной для различных целей.
