Самоочищающийся фильтр с точностью фильтрации от 50 до 5000 микрон может быть выбран, с большой площадью фильтрации и высокой грязеудерживающей способностью, которая может быть настроена пользователями в соответствии с фактическими условиями работы. Метод очистки прост, а цикл очистки контролируется для осуществления автоматической очистки и разгрузки, и все параметры в автоматической системе управления фильтром могут быть отрегулированы. Он оснащен защитой двигателя от перегрузки, которая может эффективно защитить двигатель.

Области применения

Сельскохозяйственное орошение, очистка сырой воды, фильтрация оборотной воды в промышленности, очистка охлаждающей воды, бумажная промышленность, пластиковая промышленность, энергетическая промышленность и другие отрасли промышленности

Средства фильтрации

взвешенные вещества в воде, твердые частицы, грязь в воде, бактерии и водоросли, ржавчина и т.д.

Особенности продукта

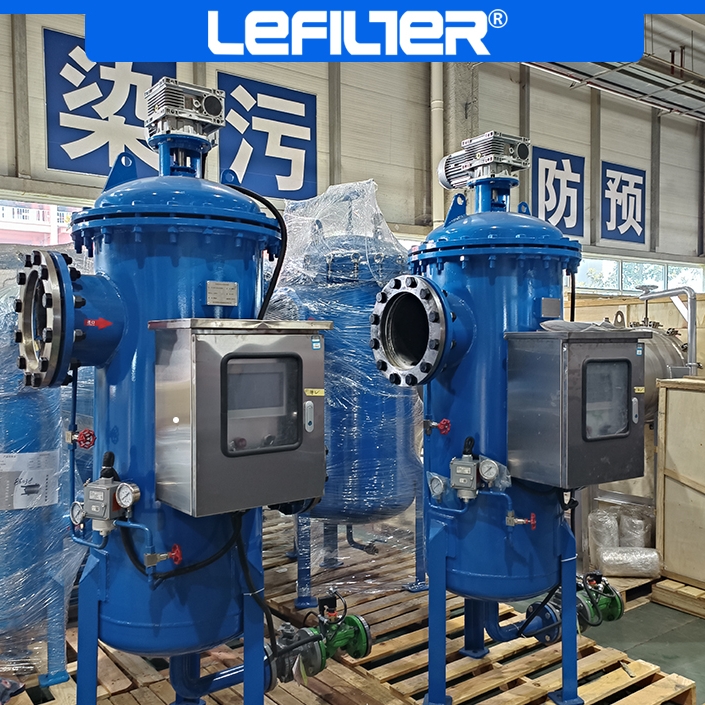

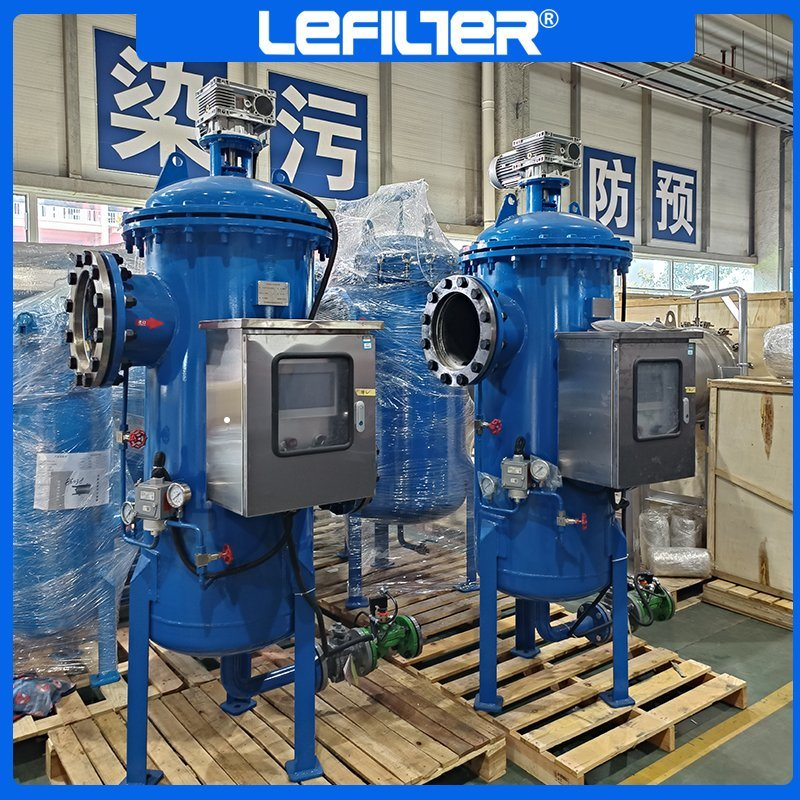

В нем используется электромеханическая интеграционная конструкция. Автоматический самоочищающийся фильтр состоит из основных частей, таких как приводной механизм, трубопровод управления (включая реле перепада давления), основная труба в сборе, фильтрующий элемент в сборе, механизм очистки и соединительный фланец. Электрический контроллер, трубопровод управления и сливной клапан составляют часть управления фильтра, которая используется для реализации автоматического процесса очистки и выгрузки. Трубопровод управления состоит из таких принадлежностей, как реле перепада давления, трубные соединения и латунные трубы. В фильтре используются щетки из нержавеющей стали для обычных продуктов, а также щетки из других материалов.

(1) Точность фильтрации по умолчанию составляет 100 микрон, и может быть выбрана от 50 до 5000 микрон, с большой площадью фильтрации и высокой грязеудерживающей способностью, которая может быть настроена пользователями в соответствии с фактическими условиями работы.

(2) Метод очистки прост, а цикл очистки контролируется электроникой, что позволяет осуществлять автоматическую очистку и разгрузку. Параметры в системе управления автоматического самоочищающегося фильтра могут быть отрегулированы.

(3) С защитой от перегрузки двигателя, которая может эффективно защитить двигатель.

(4) Он имеет характеристики бесперебойной подачи воды и отсутствие байпаса при очистке и разгрузке, время очистки короткое, а расход воды при разгрузке небольшой, не более 3% от общего потока.

(5) Прочное техническое обслуживание, легкость установки и демонтажа. Соединение с трубопроводом пользователя - фланцевое соединение, и фланец принимает национальный стандартный фланец, который имеет сильную универсальность.

Принцип работы

Автоматический самоочищающийся фильтр выполняет функцию фильтрации исходной воды и автоматической очистки и выгрузки фильтрующего элемента, при этом система имеет бесперебойную подачу воды во время очистки и выгрузки.

Очистка автоматического самоочищающегося фильтра имеет два способа управления: автоматическое управление и ручное управление.

Автоматическое управление: автоматическое управление осуществляется двумя способами: по времени и по перепаду давления. Установите время фильтрации на таймере времени фильтрации, когда наступит время фильтрации, начнется разгрузка, а время разгрузки устанавливается таймером времени разгрузки; в то же время система управления сравнивает разницу давления в системе с разницей давления, установленной пользователем в режиме реального времени, и когда разница давления в системе достигает установленной разницы давления, фильтр также очищается и разгружается, а время разгрузки устанавливается таймером времени разгрузки. По истечении времени разгрузки очистка прекращается, и система возвращается в исходное состояние, готовая к следующему процессу фильтрации.

Ручное управление: Поверните переключатель ручного/автоматического управления на панели управления в ручное положение, и фильтр будет разгружен.

Разработать соответствующий интерфейс трубопровода в соответствии с различными условиями работы

Внутренняя скребковая система:

Принять вал из нержавеющей стали с тефлоновым скребком нож и фильтр

элемент тесно подходят, выскабливание хороший эффект Высокая

проницаемость экрана, износостойкость и высокая

температурная устойчивость

Система управления PLC:

Автоматическое определение степени осаждения внутренних примесей. Несколько режимов управления: управление по перепаду давления, управление по времени, ручное управление.

Высокая производительность точность фильтрующего элемента:

Принять 304/316L нержавеющей стали клиновидной металлической сетки фильтрующий элемент Поддержка 20-500μm настройки. Не засоряется, легко чистится, низкая потеря давления и низкая стоимость обслуживания. Используется для жидкостей вязкостью до 8000 сП.

Ключевые компоненты оборудования:

Выбор импортного биполярного редуктора, электрические компоненты. Принятие системы управления PLC Siemens. Дополнительный электрический шаровой кран.

Технические параметры

Давление использования: 0,2 ~ 2,5 МПаМатериал бака: Q235B, SS304, SS316L, углеродистая сталь с резиновой прокладкой

Рабочая температура: 80°CМатериал щетки для чистки: 304, 316L

Напряжение: 380V 50HZСпособ очистки: тип щетки

Потребление воды для обратной промывки: W 2%Время мытья: 60s регулируемый

Точность фильтрации: 50~5000 микронМатериал фильтрующего элемента: 304, 316L, 2205

Режим управления: ручной, автоматический (дифференциальное давление, время)

Может быть настроен в соответствии с различными условиями работы
